wePresent奇機無線分享交互協作產品

未來教室全面解決方案

                                                           深圳奇機光電有限公司

1.方案概述

1.1.背景

為了貫徹“加快教育信息化基礎設施建設，加強優質教育資源開發與運用，加強網絡教學資源體系建設提高教師應用信息技術水平”的發展戰略，積極發展教學現代化，推動教育信息化進程，實現優秀教育資源的未來數字化校園。

    MirrorOp系統本著“互聯、互通、互動”的原則，整合了交互式無線投影、觸摸液晶電視一體機交互式電子白板觸摸功能,通過wePresent奇機無線投影網關平臺能夠?qū)崿F(xiàn)教師的Windows筆記本電腦、Mac蘋果電腦,iPad,iPhone,Android系統平臺平板電腦及智能手機無線投影教學及移動教學,讓老師教學更生動,學生更集中注意力在老師的教學內容上,達成現代化數字教學目標要求。

1.2.現狀分析

(1) 教師均配置筆記本電腦，系統為Windows為主，少數MACBOOK，還有部分教師希望拿平板和手機進入課堂教學。

(2) 教室均配置觸摸式Led一體機，以USB線連接電腦實現觸摸控制和電子白板功能, 但只能實現筆記本電腦投影，教師電腦因不少因?yàn)橐惑w機驅動問題投影失敗及布線帶來的煩鎖。

(3) 因?yàn)殡娔X跟一體機的HDMI及VGA線經常插拔造成一體機HDMI與VGA接頭經常損壞。

(4) 老師對投影機的設定不熟悉,往往在教學前對一體機的連接及設定浪費很多時間修正調整。

(5)  受一體機訊號線的限制,老師須在固定的位置及講臺講課,無法將講臺移動變更位置教學,使教學不夠生動彈性。

1.3.建設目標

經國際評比調查,若學校老師教學以走動式教學方式教學,除可以增加學生的上課注意力外,比固定在講臺上教學方式學生上課效能新增30%以上的上課課業吸收成果,因此教師學校數字教室的建設，我們積極探索適合學校教室的數字化管理模式。通過數字化校園建設，實現：

? 多平臺終端設備無線投影：通過無線網關可以實現Windows桌上型電腦、筆記本電腦、蘋果Mac電腦、iOS系統iPad,iPhone,Android系統平臺平板電腦及智能手機無線投影教學并將現有的一體機USB傳輸線及HDMI線無線化,老師教課時筆記本電腦無需再接USB線及HDMI線才可投影電腦桌面與一體機交互投影,只要用WiFi跟無線網關連接就可投影電腦課件。

? 老師可以將iPad,iPhone,Android系統平臺平板電腦及智能手機無線投影到觸摸式一體機,且可將觸摸大屏畫面同步到智能手機或平板電腦上, 平板電腦及智能手機可以控制觸摸大屏畫面.實現老師可以在觸摸大屏上觸摸教課件或走動式在智能手機或平板電腦上點選課件教課。

? 老師與學生互動自由化：通過無線投影使老師課件與學生課件自由授課投到一體機電子白板上，可分割4個學生課件或3個學生1個老師同時顯示，做到真正的自由互動教學。

? 實現多臺電腦及手持設備自由無延遲切換,因?yàn)槔蠋熣n件可能在筆記本電腦或平板電腦上,可任意切換多臺設備的畫面教學投影。

? 無線投影網關使用無線橋接功能與教室的無線AP路由器橋接或以RJ45網線跟無線投影網關連接實現邊投影邊訪問網絡資源的功能。

? 使用 Webslides 功能，老師（安裝 MirrorOp Sender 應用的PC/Mac）在演示期間可向參與者（多個登錄設備）廣播投影屏幕/幻燈片，這樣參與者即可保存幻燈片以備日后記錄筆記。

2.、產品介紹

奇機WiPG-2000S無線投影王是投影機最佳的無線應用,可以以LAN及Wireless的方式連接投影機,液晶顯示器,液晶電視,以達到最多128臺計算機同時以無線方式簡報或訊號傳輸,再也不受場地的限制及改善學校老師教學環境,可以連接各種品牌投影機,并可播放高清視頻影片及Audio輸出,以解決學校教學以下投影的問題:

產品功能敘述：

奇機WiPG-2000S無線投影網關具備以下功能特性,以符合使用者無線投影需求.

n 高效能無線影音投影

使用高效能無線影音投影技術，您可以輕松地在大屏幕前與學生分享您的多媒體檔案。

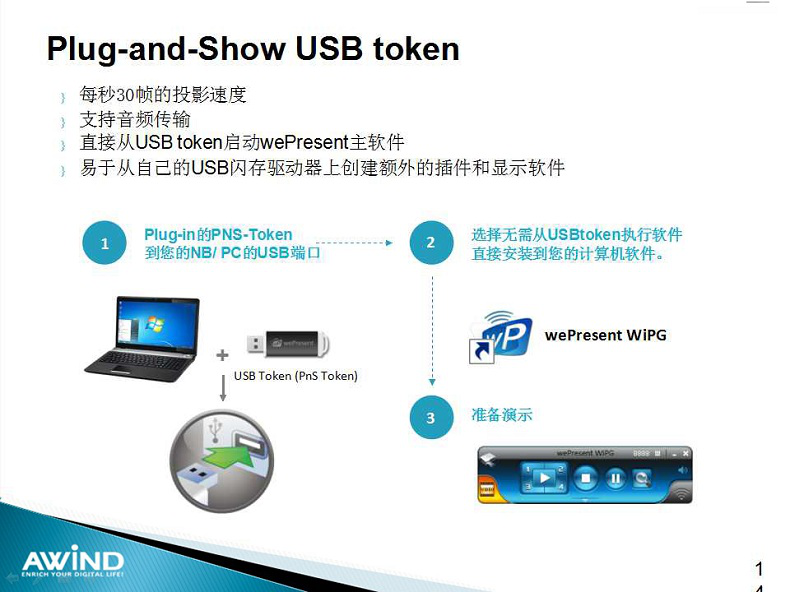

n 隨插即秀(Plug & Show)

奇機WiPG-2000S無線投影網關隨機附贈Plug & Show USB Token讓任何有內建Centrino或無線網卡的筆記型計算機 、 桌上型計算機都可以輕易的享受隨插即秀的便利性。使用者僅需連上wePresent，插入Plug & Show Token馬上開始投影。

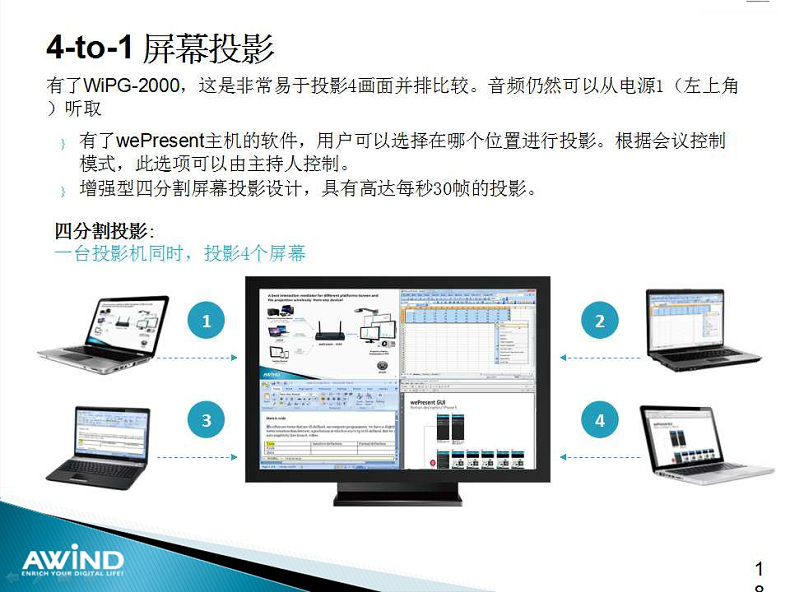

n 四分割( 4-to-1 )投影畫面

wePresent-奇機WiPG-2000S無線投影網關支持四分割畫面投影功能，可讓高達四臺計算機或PDA同時投影在一個屏幕畫面上，讓會議簡報者在簡報期間，可以輕松透過屏幕上的四個畫面一起做比較分析，提升會議生產力。

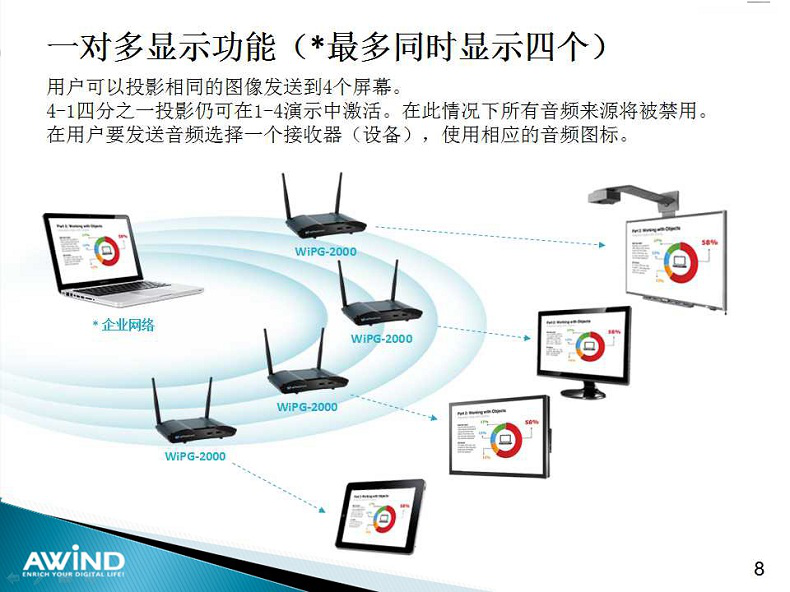

n 一對四 (1-to-4) 投影

奇機WiPG-2000S無線投影網關能提供使用者同時將一臺計算機畫面經由VGA接口及HDMI接口同時輸出到四臺顯示器。

n MAC無線簡報

奇機WiPG-2000S無線投影網關支持Macintosh無線投影功能，讓Mac用戶也能享受無線投影的便利，從此不需要再額外攜帶任何轉接線，輕輕松松將畫面顯示到大屏幕。

n 高畫質影音串流

奇機WiPG-2000S無線投影網關 支持影音串流技術，您可以透過無線傳輸方式在大屏幕上欣賞高畫質的影音檔。

n SNMP 管理程序

奇機WiPG-2000S無線投影網關支持SNMP協議，可批次管理無線投影設備。您無需再登入wePresent網頁，管理每一臺無線投影設備的設定。

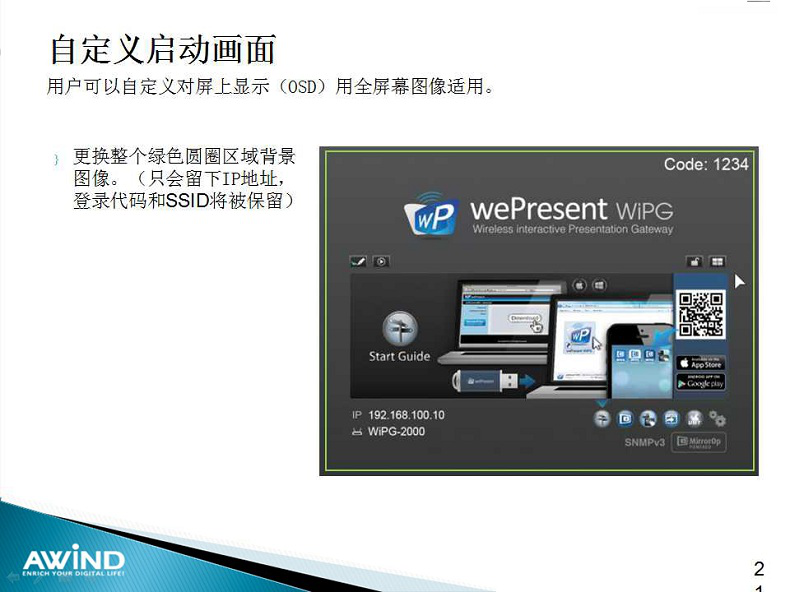

n 變更待機畫面

您可以上傳您喜愛的圖片至無線投影設備并設定為您的待機顯示畫面，您也可以依照您的心情或是特別需求來做更換。

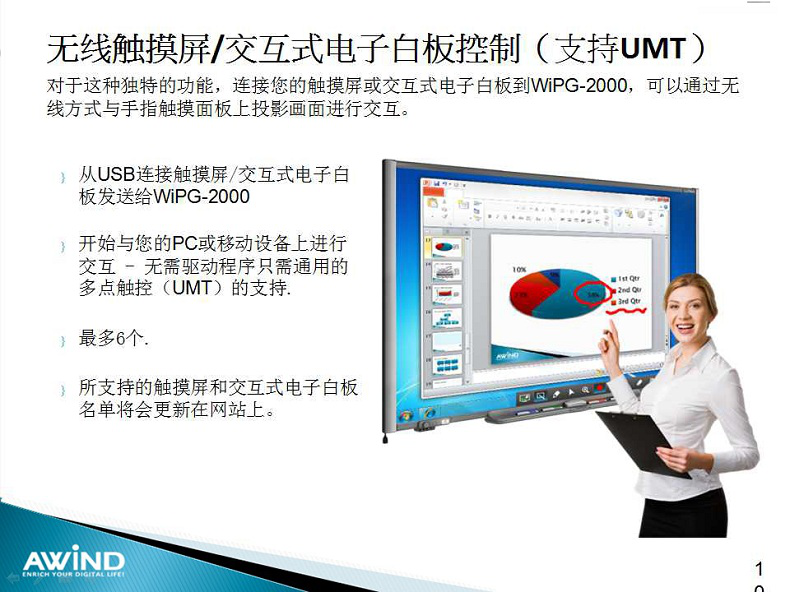

n 支持電子白板 (Intelligence White Board)

老師使用電子白板無線交互功能跟學生

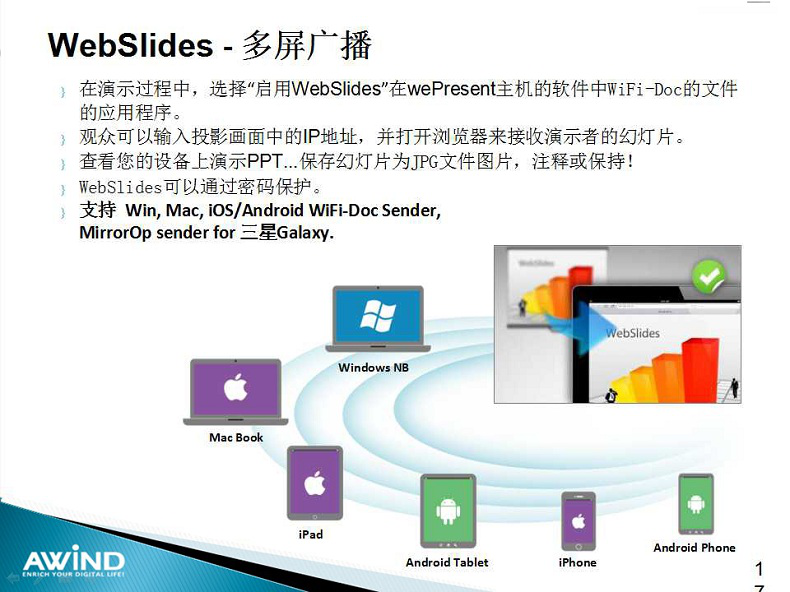

n 使用瀏覽器分享主講者桌面 （Webslides）

在席與會者,可使用手機,Pad,電腦打開瀏覽器分享主講者桌面簡報及畫面,每10秒,20秒,30秒……更新畫面,并可存取主講者簡報文稿及經由觸摸放大縮小文稿觀看.

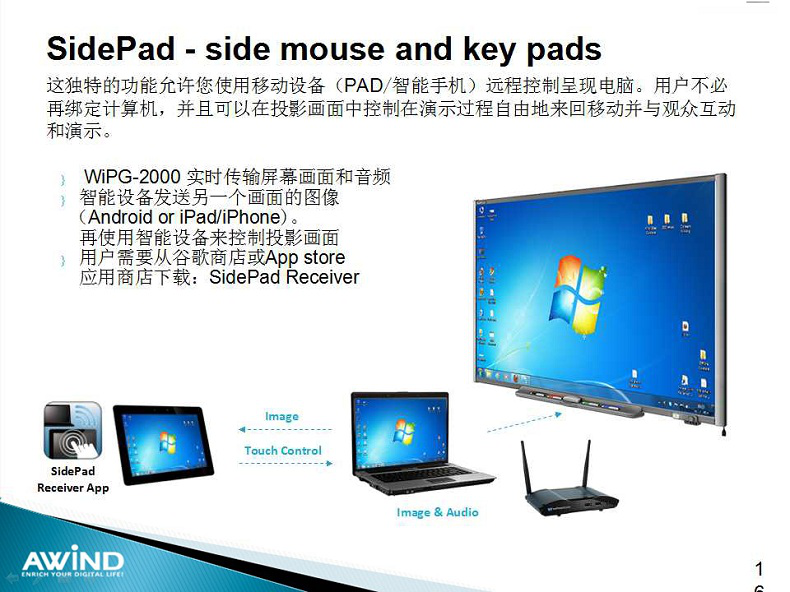

n 主講者桌面畫面遠程控制（SidePad）

主講者可用 iPad/iPhone or Android Pad/Phone 遠程控制主講者電腦桌面走動演示簡報

n 雙重方式選擇投影電腦畫面控制

可經由待機畫面顯示已在線電腦投影或經由會議功能專人負責投影的電腦畫面

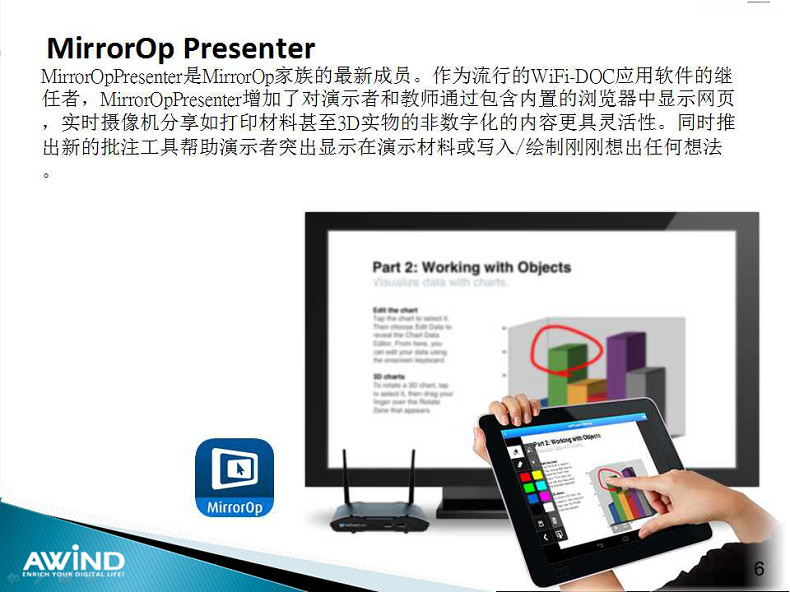

 無線文件傳輸（MirrorOp Presenter）

支持Android or iPhone/iPad 的ppt, doc, xls, pdf文件無需轉檔不失真畫面?zhèn)鬏?/span>

n 自動視頻緩存功能

播放高清視頻自動緩存功能,在視頻播放幾妙后自動啟動緩存功能,讓高清視頻播放流暢不延遲

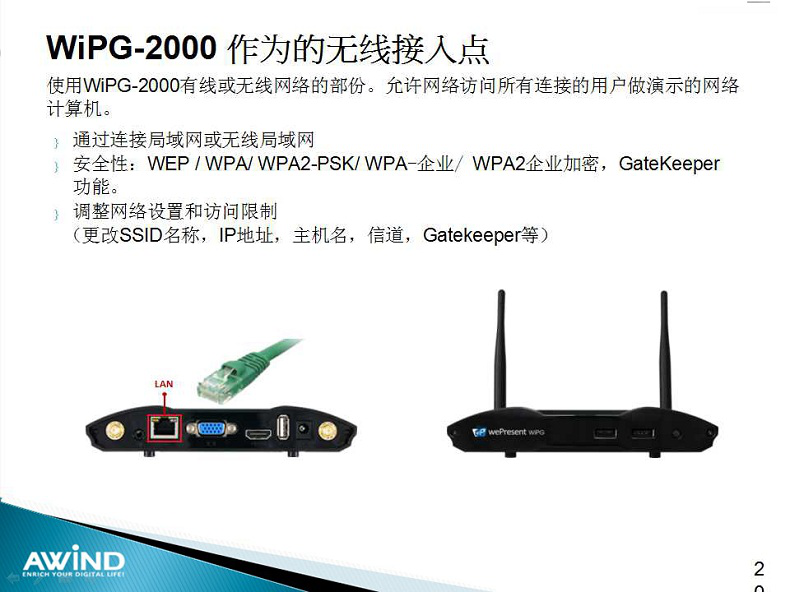

n AP-Client 模式

您可以使用無線投影設備的AP-Client功能，經由無線登入的方式加入其它的無線基地臺。此外，其它的使用者也可以在登入奇機WiPG-2000S在無線設備后，做無線簡報并且可加入其它無線基地臺的網絡。

n 遠程桌面控制

將標準USB接口的鍵盤或鼠標插入無線投影設備前面板上的USB插槽，您將可以直接遠程控制您的計算機。讓您做簡報時無須靠近計算機即可輕松操控每個步驟。

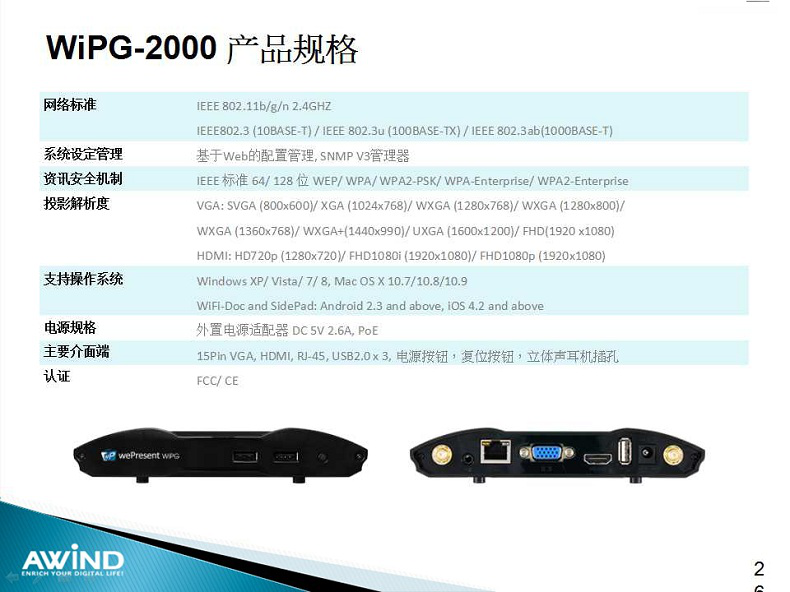

? 硬件規格

? 支持802.11b/g/n  2.4G/5GHz通信協議,最高傳輸速率300MB, 有線網絡

IEEE 802.3 (10BASE-T) / IEEE 802.3u (100BASE-TX)。

? 支持計算機屏幕分辨率

    SVGA (800x600) / XGA (1024x768) / SXGA (1280x1024)

WXGA (1280x768) / WSXGA (1440x900, 1600x1024) / UXGA

(1600x1200)WUXGA (1920x1200) / QXGA (2048x1536) / Others

? 支持投影分辨率

    VGA:SVGA(800x600)/XGA(1024x768)/WXGA(1280x768)/WXGA(1280x800)/WXGA(1360x768)/WXGA+(1440x900)/UXGA(1600x1200)

HDMI: 720p(1280x720)/1080p(1920x1080)支持接口

    15-pin VGA接口 、RJ-45網絡接口、USB2.0接口*3、電源輸入接口、重置按鈕、3.5mm聲音輸出接口、HDMI影像接口、電源按鈕

? 軟件規格

? 可同時支持有線128臺，無線64臺電腦同時連接投影切換。

? 操作接口支持中文,英文,日文等多國語言。

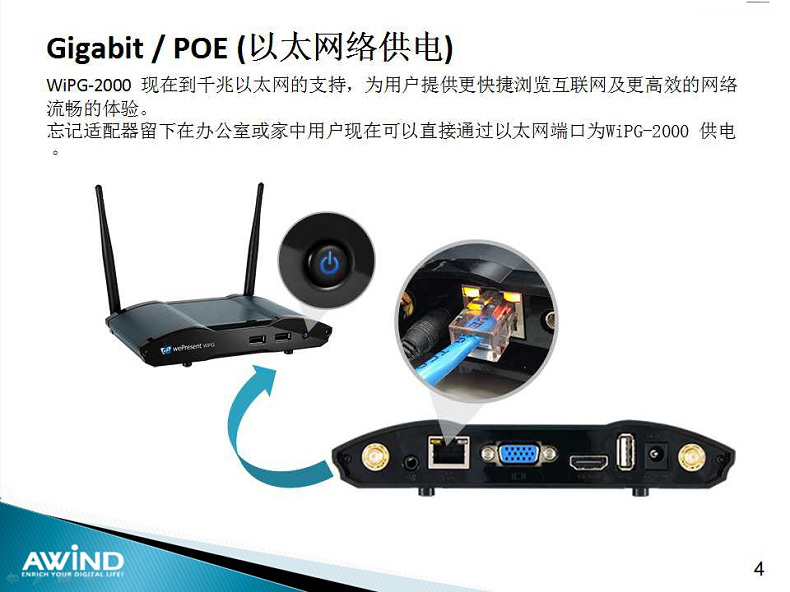

? POE以太網供電。

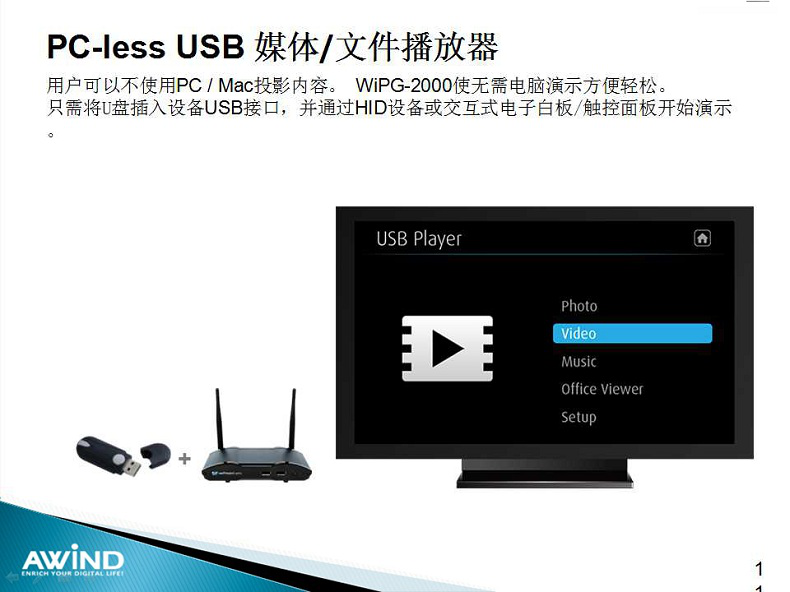

? PC-less媒體/文件播放器

? 可支持1080i,p高清視頻無線傳輸及1080i,p高清視頻網線傳輸播放不

延遲。

? 支持操作系統：Windows Vista, XP, 2000,Windows 7/8/10以及Mobile 5/6,IOS,Android。

? 支持Mac無線投影功能 (OS. 10.4版以上)。

? 隨插即秀(Plug and Show)，無須安裝軟件，立即無線簡報。

? 一對四(1-to-4)投影功能,把一臺計算機畫面經由VGA接口及HDMI接口同時輸出

? 四分割畫面投影，把一臺投影機當成四臺使用，提升會議生產力。

? 支持Windows Mobile,iPhone,iPAD,Android智能型手機、平板電腦及電子書無線投影，實現免計算機（PC-less）的簡報新趨勢。

? 無線文件傳輸（MirrorOp Presenter）支持Android or iPhone/iPad 的ppt, doc, xls, pdf文件無需轉檔不失真畫面?zhèn)鬏?/span>.

? 使用瀏覽器分享主講者桌面（Webslides）支持 Android or iPhone/iPad 默認瀏覽器瀏覽老師投影畫面.

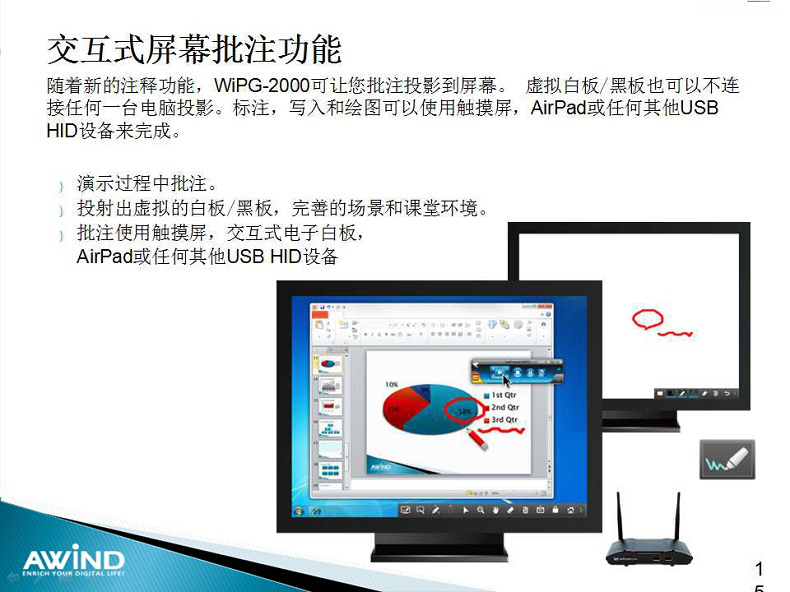

? 交互式屏幕批注功能。

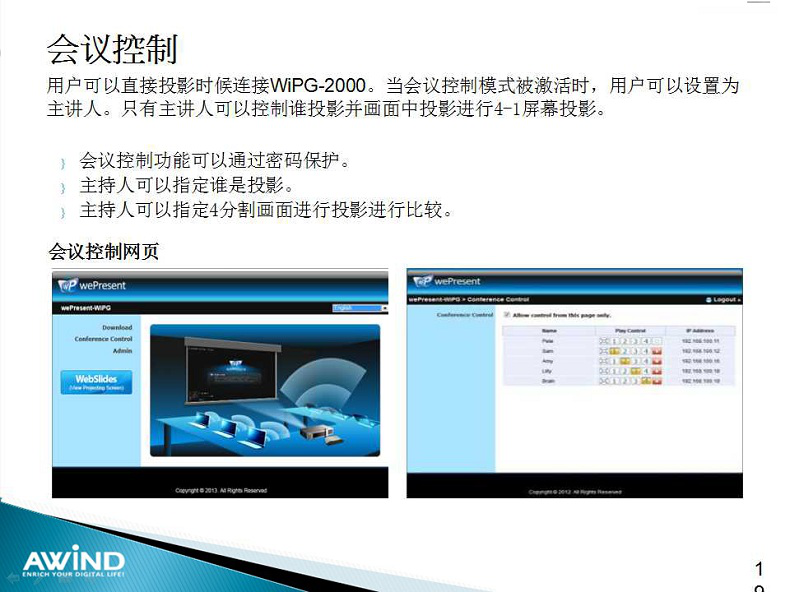

? 需有WEB會議控制功能，讓會議的進行更佳流暢、有效率。

? 會議的登入碼、無線加密WEP/WPA/WPA2以及GateKeeper功能可保護簡報內容，以及保護公司網絡的安全性。

? 支持延伸桌面功能,可將電腦畫面延伸第二個畫面投影,本機桌面不投影

獨立運行操作。

? 支持投影登入碼可隨機產生,指定密碼及不用密碼等設定。

? 支持RJ45接口,可多臺電腦網線投影切換。

? 支持影音播放功能，支持影片及音樂播放。

? 支持主機軟件上載更新功能。

? 支持簡報投影模式及影片投影模式功能,最高可到影片30FPS傳輸效果。

? 支持電腦聲音無線同步傳輸。

? 支援H.264高畫質影音串流。

? 支持待機畫面更新功能。

? AP-Client橋接模式,實現免接網線邊投影邊上網功能。

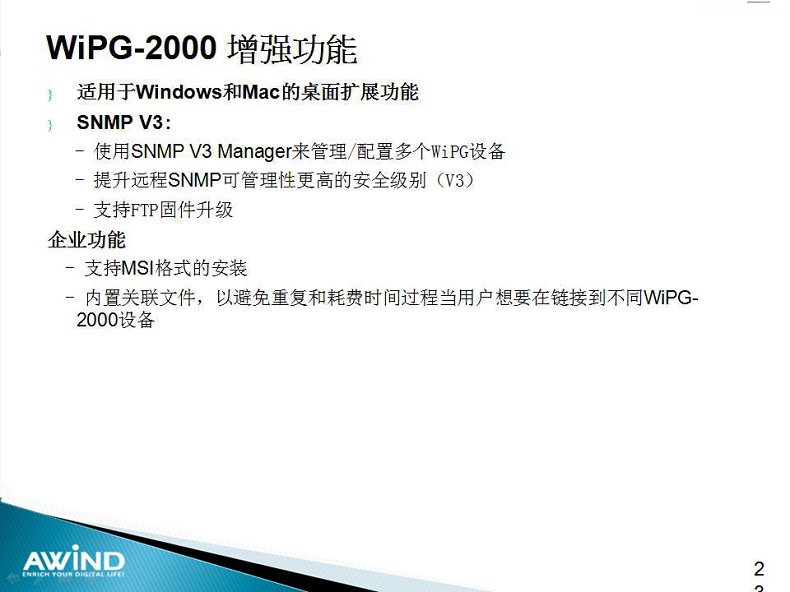

? SNMP 網絡設定管理功能。

? 支持USB接口以實現遠程桌面控制功能。

期望使用無線投影網關后,徹底擺脫插拔HDMI或VGA線的麻煩之外，其極簡化的操作設計可讓使用者快速上手。并透過其先進的四分割投影無線投影等技術，使用者可以將資料作比對,以達到傳統投影機無法提供的功能，立即提高學校教學的流暢性與教學品質。

3.、網絡架構

      WiPG-2000S無線投影網關以USB接口連接一體機USB線作為一體機的訊號傳輸,并將一體機HDMI及VGA線連接到WiPG-2000S HDMI及VGA接口作為影像訊號的傳輸,為實現終端設備可以訪問Internet或?qū)W校網路資源可以以RJ45網線連接教室的無線路由器或以無線橋接方式與路由器連接以實現邊投影邊上網功能。

     老師的筆記本電腦或平板電腦以WiFi跟WiPG-2000S無線投影網關連接就可將桌面畫面投影到一體機上,或一體機的安裝WiPG-2000S客戶端軟件并使用WiPG-2000S SidePad功能就可將一體機桌面同步到平板電腦上，老師可以在一體機或平板便腦上都可觸摸教學。

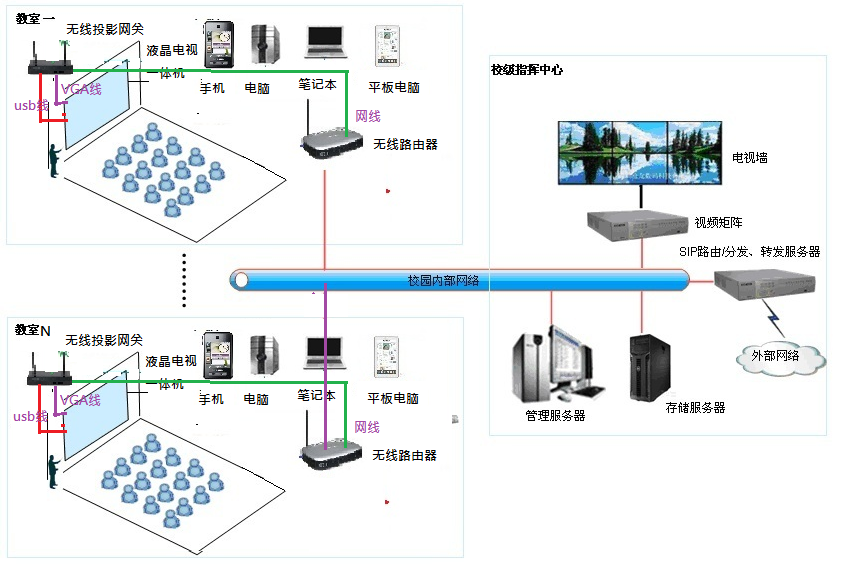

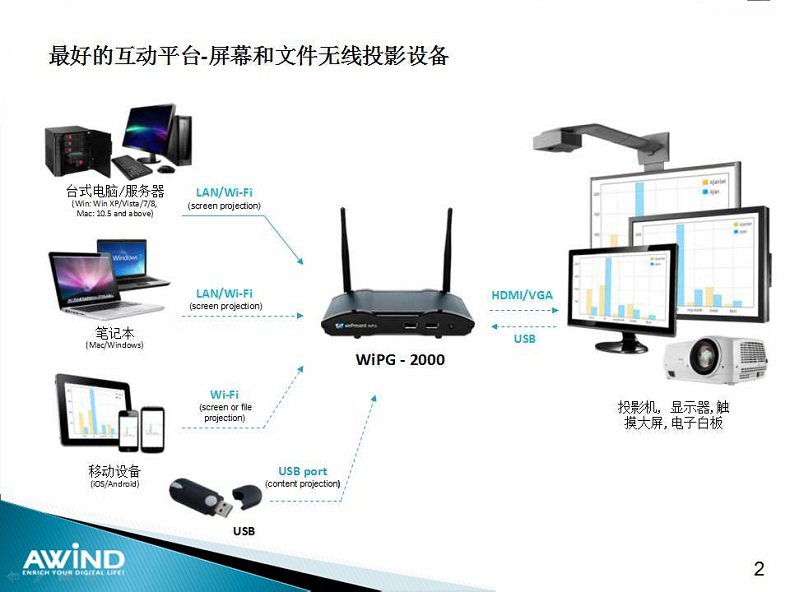

 一體機與無線投影網路架構圖：

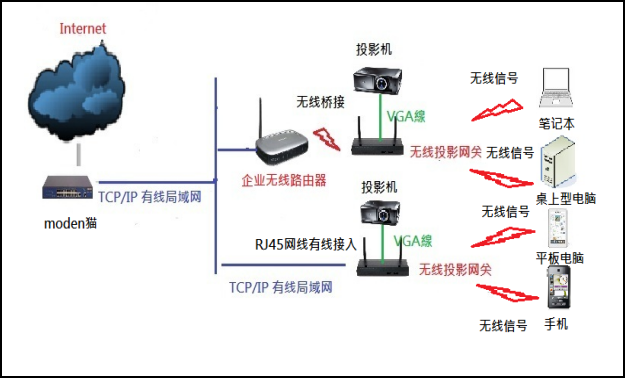

投影機與無線投影網路架構圖：

在多媒體教室的基礎上通過整合現有的多媒體教學設備，配合交互式電子白板，可將常規多媒體教室升級改造為先進的交互式電子白板教學平臺，為教師開展數字化教學提供物質保證，促進了學校教學水平和教學質量的提高。

無線投影網關結合交互式電子白板取代傳統黑板和傳統教學的優勢，通過與互式電子白板，計算機的配合使用，為教學提供了豐富而全面的功能，打造出真正的全新互動課堂。上課時，老師無須使用專用筆，用手指或電子教鞭即可在白板上隨意書寫，避免了粉塵的干擾，也大大方便了書寫過程。無線投影網關將畫面?zhèn)鬏數?/span>白板的高清晰大屏幕，結合系統的文字、圖形、影像、聲音、音樂功能，可以生動形象的展示教學內容，為學生提供更加有聲有色的形象教學，真正調動了學生學習的積極性，激發學生的學習興趣與求知欲望，活躍了課堂，是老師和學生的好幫手。

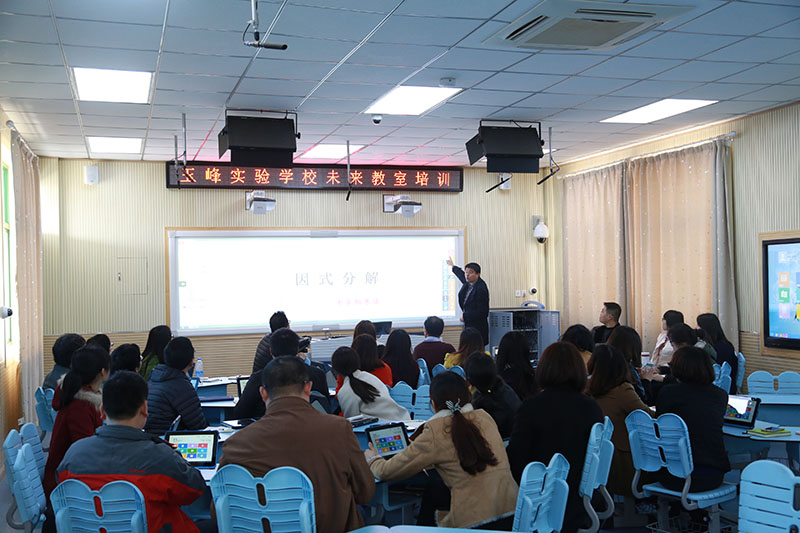

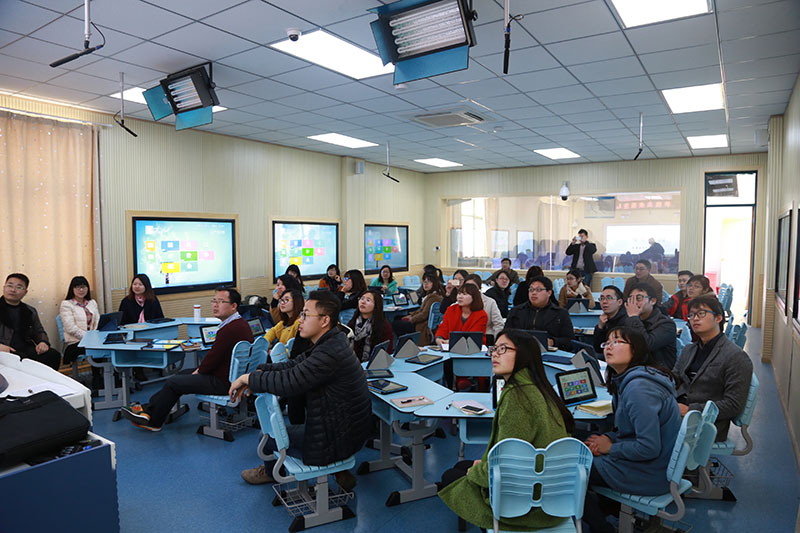

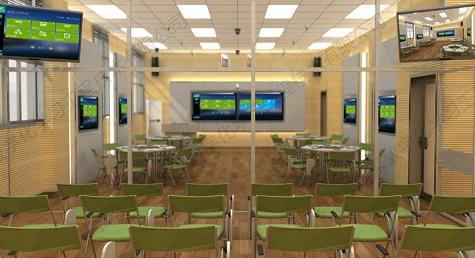

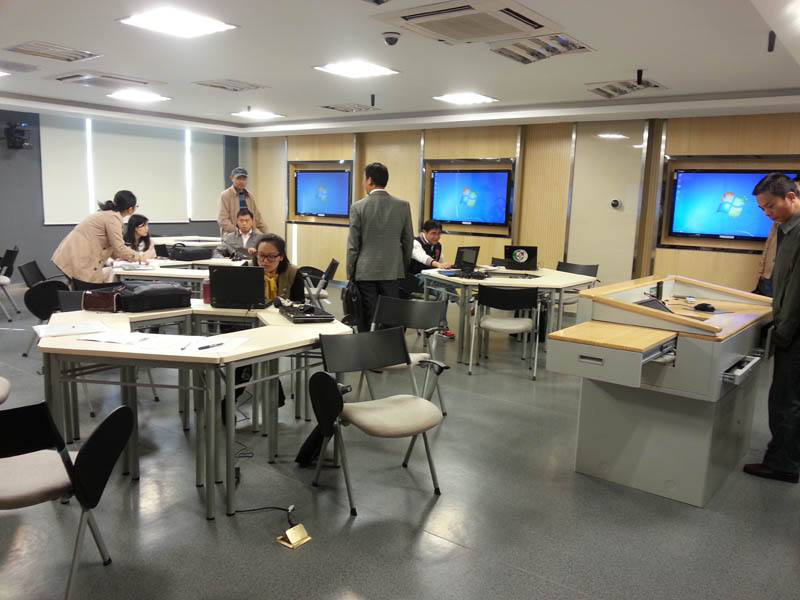

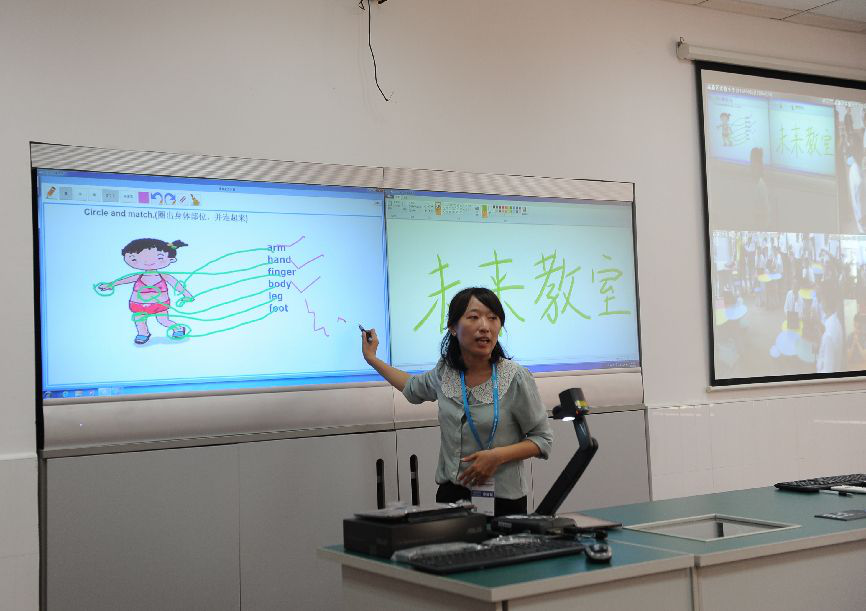

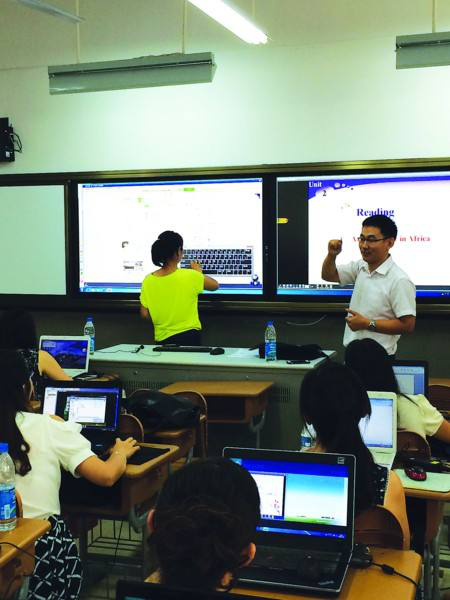

 案例：
